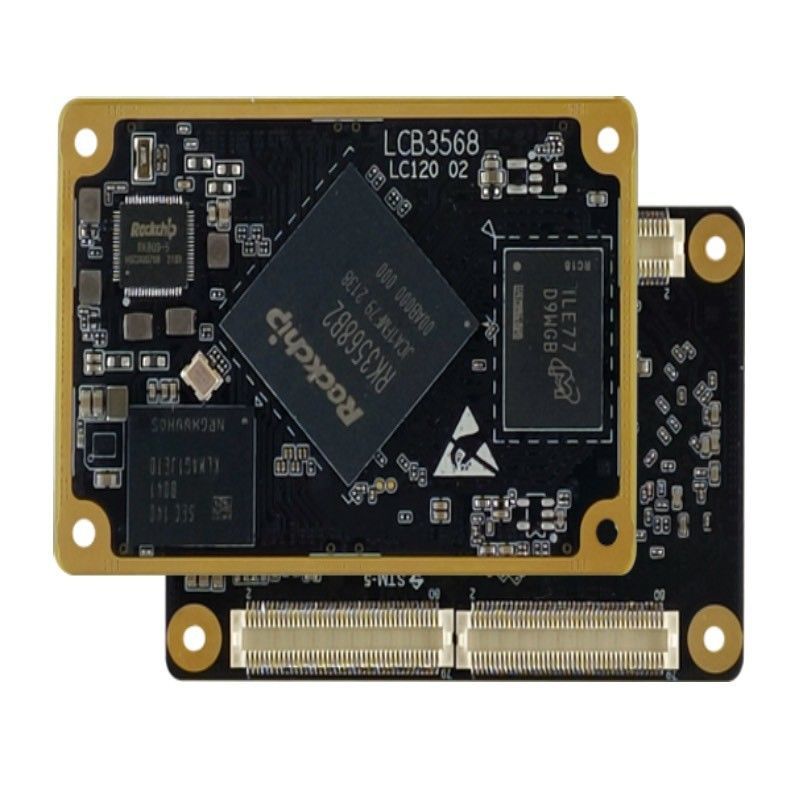

Sistema de classificação empresarial no módulo SoM RK3568 LCB3568 4K/1080P

Detalhes do produto

Lugar de origem: Xangai, China

Marca: Neardi

Número do modelo: LCB3568

Documento: LCB3568 System On ModuleV1.....0.pdf

Termos de pagamento e envio

Quantidade de ordem mínima: 1 peça

Preço: Negociável

Detalhes da embalagem: 33.5 × 19 × 9 cm

Tempo de entrega: 7 dias

Termos de pagamento: L/C, D/A, D/P, T/T

Habilidade da fonte: 10000 peças/mês

Obtenha o melhor preço
Detalhes do produto
Destacar:

Sistema 4K no módulo SoM

,

1080P Sistema no módulo SoM

,

Sistema de classificação das empresas no módulo SoM

SOC:
RK3568
Tipo de fornecedor:
OEM/ODM
Processador:
Processo de 22nm, quad-core de 64 bits Cortex-A55, com uma velocidade máxima de clock de 2,0 GHz.
GPU:
ARM G52 2EE, suporta o OpenGL ES 1.1/2.0/3.2, OpenCL 2.0Vulkan 1.1, e possui um motor gráfico 2D de
NPU:
1 TOPS
VPU:
4k/1080p
DDR:
LPDDR4, com opções para 1GB/2GB/4GB/8GB (opcional).
EMMC:
EMMC 5.1, com opções para 8GB/16GB/32GB/64GB/128GB (opcional).
Temperatura de trabalho:
Grau empresarial: -20°C a 70°C Grau industrial: -40°C a 85°C
Interface de PCB:
B2B, 320 Pin
Incorporado:
- Sim, sim.
Sistema operativo:
Android / Ubuntu / Buildroot / Debian
Aplicação:
Terminal de autoatendimento, terminal inteligente 5G, etc., no automóvel
SOC:
RK3568
Tipo de fornecedor:
OEM/ODM
Processador:
Processo de 22nm, quad-core de 64 bits Cortex-A55, com uma velocidade máxima de clock de 2,0 GHz.
GPU:
ARM G52 2EE, suporta o OpenGL ES 1.1/2.0/3.2, OpenCL 2.0Vulkan 1.1, e possui um motor gráfico 2D de
NPU:
1 TOPS
VPU:
4k/1080p
DDR:
LPDDR4, com opções para 1GB/2GB/4GB/8GB (opcional).
EMMC:
EMMC 5.1, com opções para 8GB/16GB/32GB/64GB/128GB (opcional).
Temperatura de trabalho:
Grau empresarial: -20°C a 70°C Grau industrial: -40°C a 85°C
Interface de PCB:
B2B, 320 Pin
Incorporado:
- Sim, sim.
Sistema operativo:
Android / Ubuntu / Buildroot / Debian
Aplicação:
Terminal de autoatendimento, terminal inteligente 5G, etc., no automóvel
Descrição do produto
Sistema de classificação empresarial no módulo SoM RK3568 LCB3568 4K/1080P
Baseado na plataforma da série RK3568 da Rockchip, o LCB3568 oferece uma funcionalidade abrangente em um design compacto de 60 mm x 40 mm. Ele se conecta à placa base usando quatro conectores 80Pin de dupla ranhurada com um.O motor tem uma inclinação de 5 mm e é seguramente mantido no lugar por quatro parafusos M2, garantindo uma operação robusta e fiável, simplificando a instalação e a manutenção.



O módulo inclui uma CPU (RK3568 ou RK3568J), memória LPDDR4 disponível em opções de 1 GB, 2 GB ou 4 GB e armazenamento eMMC 5.1 que varia de 4 GB a 128 GB.Seu sistema de gestão de energia combina o RK809 com componentes DC-DC e LDO, com suporte ao DVFS para um desempenho otimizado.



Com foco na modularidade, o LCB3568 expõe todos os pinos funcionais da CPU e foi rigorosamente testado para confiabilidade.tornando-se uma solução eficaz para uma variedade de aplicações.


Parâmetros do produto

Função Descrição
CPU RK3568, processo de 22nm, quad-core 64-bit Cortex-A55, com uma velocidade máxima de clock de 2.0GHz.
GPU

ARM G52 2EE, suporta o OpenGL ES 1.1/2.0/3.2, OpenCL 2.0Vulkan 1.1,

e tem um motor gráfico 2D de alta qualidade embutido.

NPU Oferece até 1 TOPS de potência computacional; suporta operações híbridas de
INT8/INT16/FP16/BFP16 MAC; compatível com estruturas de aprendizagem profunda
como TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras e Darknet.
VPU

Capaz de decodificar vídeo 4K VP9 e 4K H265 a uma velocidade máxima de 60 fps.

Capaz de codificação de vídeo H265/H264 em 1080P a até 100 fps.

Equipado com um ISP 8M com capacidades HDR.

DDR RAM LPDDR4, com opções de 1GB/2GB/4GB/8GB (opcional).
EMMC Armazenamento eMMC 5.1, com opções para 8GB/16GB/32GB/64GB/128GB (opcional).
PMU RK806
Sistema operativo Android / Ubuntu / Buildroot / Debian
Interface da câmara Compatível com a especificação MIPI Alliance Interface v1.2
Até 4 faixas de dados, taxa de dados máxima de 2,5 Gbps por faixa
Uma interface com 1 faixa de tempo e 4 faixas de dados
Duas interfaces, cada uma com 1 faixa de relógio e 2 faixas de dados
Suporte para até 16 bits de interface DVP (entrada digital paralela)
Suporte ao bloqueio do ISP ((Processador de sinal de imagem)
Interface de exibição RGB/ BT656/ BT1120/ MIPI_DSI_V1.2/ LVDS/ HDMI2.0/ Edp1.3/ EBC
Suporte para três exibições simultâneas
HDR10/HDR HLG/HDR2SDR/SDR2HDR
3D-LUT/P2I/CSC/BCSH/DITHER/CABC/GAMMA/COLOR BAR
Interface USB 1 x USB3.0 HOST, 1 x USB3.0 OTG, 2 x USB2.0 HOST
Interface PCIe3.0 PHY Suporte ao protocolo PCIe3.1 ((8Gbps) e compatível com os protocolos PCIe2.1 e PCIe1.1
Suporte para a segunda faixa
Suporte a dois controladores PCIe com modo x1 ou a um controlador PCIe com modo x2
Modo de operação duplo: Complexo de raízes (RC) e Ponto final (EP)
Interface multi-PHY Suporte a três multi-PHYs com controlador PCIe2.1/SATA3.0/USB3.0/QSGMII
Controlador host USB3 + controlador OTG USB3
Controlador PCIe2.1 / três controladores SATA
Interface de áudio I2S0 com 8 canais TX e RX
I2S1 com 8 canais TX e RX
I2S2/I2S3 com 2 canais TX e RX
PDM com 8 canais
TDM suporta até 8 canais para TX e 8 canais RX caminho
Conectividade Compatível com o protocolo SDIO 3.0
Controlador Ethernet GMAC 10/100/1000M
Quatro controladores SPI no chip
Dez controladores UART no chip dentro.
Seis controladores I2C no chip
Cartão inteligente com ISO-7816
Dezesseis PWMs on-chip ((PWM0~PWM15) com operação baseada em interrupção
Grupos múltiplos de GPIO
8 canais de entrada de ponta única SARADC com resolução de 10 bits até 1 ms/s
taxa de amostragem
Temperatura de funcionamento Grau Enterprise: -20°C a 70°C
Grau industrial: -40°C a 85°C
Interface de PCB B2B,320 Pin
Camadas de PCB 10 camadas
Tamanho do PCB L* W * H(mm):60 * 40 * 7,8 ((espessura do PCB 1,6 mm)

É uma leitura obrigatória para os desenvolvedores!

Bem-vindo ao nosso Centro de Recursos, onde você pode encontrar vários links úteis e informações para desenvolvedores.
Por favor, visite o link de documentação do Wiki correspondente para obter informações detalhadas sobre o produto de sua escolha, incluindo o seguinte:e parâmetros técnicos do produto Métodos de depuraçãoInformações sobre a interface: Interfaces disponíveis e suas descrições funcionais.Programação de firmware:Orientação sobre atualizações de firmware e processos de programaçãoCompilação do SDK: Instruções detalhadas para a compilação e configuração do SDK.Linux e Android Development: diretrizes de desenvolvimento e melhores práticas para ambientes Linux e Android.
