Detalhes do produto
Place of Origin: Shanghai, China
Marca: Neardi
Model Number: LCB3588
Documento: LCB3588 System On ModuleV1.....0.pdf
Termos de pagamento e envio
Minimum Order Quantity: 1 piece
Preço: Negociável
Packaging Details: 33.5×19×9 cm
Delivery Time: 7 days
Payment Terms: L/C,D/A,D/P,T/T
Supply Ability: 10000/pieces/mon
SoC: |
RK3588 |
Supplier Type: |
OEM/ODM |
CPU: |
8nm; 8-core 64-bit Processor Architecture (4A76 + 4A55) |
GPU: |
ARM Mali-G610 MC4 |
NPU: |
6 TOPS |
VPU: |
8K60FPS/8K30FPS |
DDR: |
LPDDR4, With Options For 4GB/8GB/16GB. |
EMMC: |
EMMC 5.1, With Options For 32GB/64GB/128GB. |
PCB Interface: |
B2B(280 Pin 0.8mm Pitch) + FPC(4 * 30 Pin 0.5mm Pitch) |
SoC: |
RK3588 |
Supplier Type: |
OEM/ODM |
CPU: |
8nm; 8-core 64-bit Processor Architecture (4A76 + 4A55) |
GPU: |
ARM Mali-G610 MC4 |
NPU: |
6 TOPS |
VPU: |
8K60FPS/8K30FPS |
DDR: |
LPDDR4, With Options For 4GB/8GB/16GB. |
EMMC: |
EMMC 5.1, With Options For 32GB/64GB/128GB. |
PCB Interface: |
B2B(280 Pin 0.8mm Pitch) + FPC(4 * 30 Pin 0.5mm Pitch) |

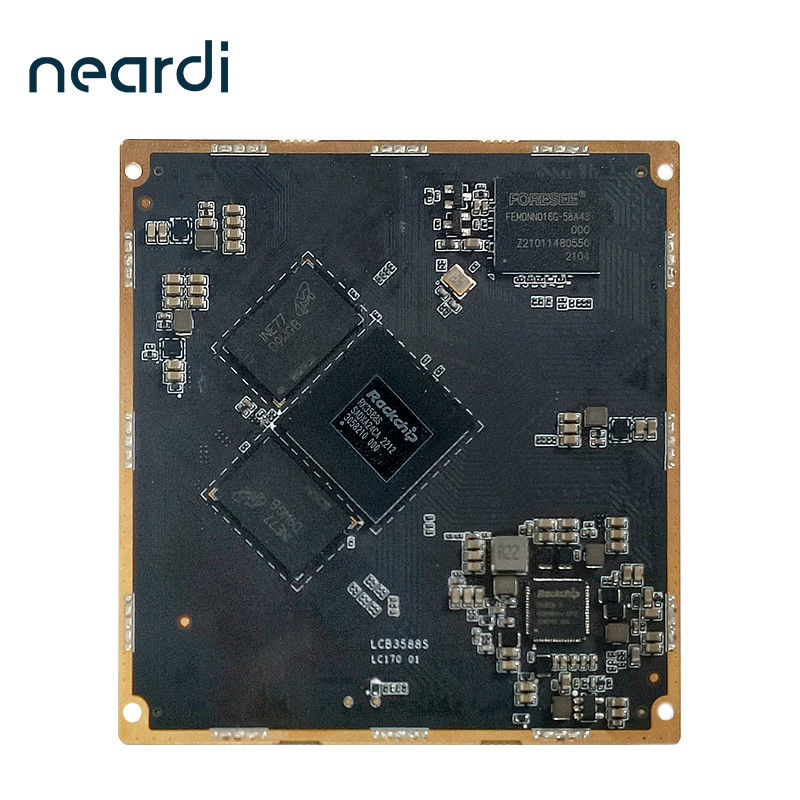

LCB3588 Linux SoM Module com GPU ARM Mali-G610 MC4 Suporta OpenGL ES 1.1/2.0/3.1/3.2 Vulkan 1.1/1.2 OpenCL 1.1/1.23/2.0 2D Module de Aceleração de Imagem
O módulo central LCB3588 é uma solução compacta e de alto desempenho construída na plataforma Rockchip RK3588, medindo apenas 75 mm × 70 mm.Interface-se com a placa base através de dois conectores 140Pin de placa para placa (0.8mm pitch) e quatro conectores FPC 30Pin (0,5mm pitch), todos fixados com quatro parafusos M2. Esta configuração garante acesso total aos sinais de pin RK3588 mantendo alta confiabilidade,eficiência de custosOs conectores FPC podem ser integrados opcionalmente,Aumentar a durabilidade e a estabilidade em aplicações industriais e ambientes propensos a vibrações em comparação com os conectores de borda de cartão ou de menor passo.
O módulo incorpora a CPU RK3588, a memória LPDDR4/LPDDR4X com capacidades de 2GB, 4GB, 8GB e 16GB, e armazenamento eMMC 5.1 de alta velocidade em variantes de 32GB, 64GB e 128GB.O gerenciamento de energia é gerenciado pela PMU RK806 juntamente com vários componentes DC-DC e LDO, com DVFS (Dynamic Voltage and Frequency Scaling) para otimizar a eficiência energética.
Projetado com uma abordagem modular, o LCB3588 expõe todos os pinos funcionais da CPU, garantindo que tenham sido rigorosamente testados e validados.A redução dos prazos de execução dos projectos, reduzindo os custos e aumentando a eficiência dos produtos.
Características principais:
•Sistema-módulo (SoM) compacto e de alto desempenho
•Suporte Android pré-instalado para implantação contínua
•Projeto energéticamente eficiente com baixo consumo de energia
•Armazenamento eMMC integrado de alta velocidade para melhor desempenho
•Conectividade Wi-Fi e Bluetooth para aplicações sem fio
•Fácil integração com projetos de PCB personalizados
•Flexível e escalável para satisfazer diversos requisitos
•Robusto e fiável para aplicações industriais
•Otimizado para desenvolvimento rápido de produtos
| Função | Descrição |
| CPU | RK3588 8nm; arquitetura de processador de 64 bits de 8 núcleos (4A76 + 4A55). |
| GPU | ARM Mali-G610 MC4; Suporta o OpenGL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2; OpenCL 1.1/1.23/2.0; Módulo de aceleração de imagem 2D de alto desempenho. |
| NPU | 6TOPS potência de computação / arquitetura de 3 núcleos; Suporte int4/int8/int16/FP16/BF16/TF32. |
| VPU | Suporta a decodificação de vídeo H.265/H.264/AV1/VP9/AVS2, até 8K60FPS; Suporta codificação de vídeo H.264/H.265, até 8K30FPS. |
| DDR | LPDDR4, com opções para 4GB/8GB/16GB. |
| EMMC | EMMC 5.1, com opções para 32GB/64GB/128GB. |
| PMU | RK806 |
| Sistema operativo | Android / Ubuntu / Buildroot / Debian |
| Interface de entrada de vídeo | Interface MIPI: 2 * MIPI ((4 faixas) + 4 * MIPI ((2 faixas), suportando totalmente entrada de 6 câmeras; 3 * MIPI ((4 faixas) + 2 * MIPI ((2 faixas), suportando totalmente 5 câmeras de entrada; 4 * MIPI ((4 faixas), suportar totalmente entrada de 4 câmeras; Interface DVP: Interface DVP padrão de 8/10/12/16 bits, para cima Interface HDMI RX: HDMI 2.0 2160p@60 Hz, suportar HDCP2.3 e HDCP1.4; |
| Interface de saída de vídeo | 1 * HDMI2.1 até 8K@60fps; 1 * HDMI2.0 até 4K@60fps; 2 * MIPI-DSI até 4K@60fps; 2 * DP1.4 até 8K@30fps; 2 * eDP1.3 até 4K@60Hz; 1 * BT.1120 até 1080@60fps; |
| Processador de sinal de imagem | 8064*6048@15 ISP duplo; 6528*4898@30 ISP duplo; 4672*3504@30 ISP único; |
| Processador de saída de vídeo | Port0 de vídeo até 7680*4320@60Hz; Portão de vídeo1 até 4096*4320@60Hz; |
| Temperatura de funcionamento | Grau Enterprise: -20°C a 70°C Grau industrial: -40°C a 85°C |
| Interface de PCB | B2B ((280 Pin 0,8mm Pitch) + FPC ((4 * 30 Pin 0,5mm Pitch) |
| Camadas de PCB | 10 camadas |
| Tamanho do PCB | 75 * 70 * 8,2 (espessura do PCB 1,6 mm) |
O produto System On Module (SoM) oferece suporte técnico e serviços para garantir o melhor desempenho e funcionalidade para o seu sistema incorporado.Nossa equipe de engenheiros experientes fornecem assistência com integração de hardware e softwareTambém oferecemos serviços de teste e validação para garantir a conformidade com os padrões e regulamentos da indústria.O nosso objectivo é fornecer um apoio fiável e eficiente para ajudá-lo a alcançar os seus objectivos de projecto e a ter sucesso no seu mercado.
Embalagem do produto:
O produto System On Module (SoM) é embalado num saco anti-estático seguro para evitar danos causados por eletricidade estática durante o transporte e armazenamento.Número do modelo, e quaisquer outras informações pertinentes.
Transporte marítimo:
O produto SoM é enviado numa caixa de papelão resistente com inserções de espuma para garantir que o produto esteja seguro e protegido durante o transporte.Informações sobre o transporteA embalagem é também selada com fita adesiva para evitar a adulteração ou danos durante o transporte.
P: Onde é fabricado o sistema em módulo SoM?
R: O Sistema de Módulo SoM é fabricado em Xangai, China.
P: Qual é o nome comercial do Sistema em Módulo SoM?
R: O nome comercial do Sistema em Módulo SoM é Neardi.
Q: Qual é a quantidade mínima de encomenda para o sistema no módulo SoM?
R: A quantidade mínima de encomenda para o sistema no módulo SoM é de 1 peça.
Q: Quais são os termos de pagamento disponíveis para o sistema sobre módulo SoM?
R: Os termos de pagamento disponíveis para o sistema de módulo SoM são L/C, D/A, D/P e T/T.
P: Qual é a capacidade de abastecimento do sistema no módulo SoM?
R: A capacidade de fornecimento do sistema em módulo SoM é de 10000 peças por mês.
P: Qual é o prazo de entrega para o sistema no módulo SoM?
R: O prazo de entrega para o sistema no módulo SoM é de 7 dias.
P: Quais são os detalhes da embalagem do sistema no módulo SoM?
R: Os detalhes da embalagem para o sistema no módulo SoM são 33,5 × 19 × 9 cm.
P: É negociável o preço do Sistema sobre Módulo SoM?
R: Sim, o preço do Sistema On Module SoM é negociável.
